聚碳酸酯（PC工程塑料）是一種線型碳酸聚酯，分子中碳酸基團與另一些基團交替排列，這些基團可以是芳香族，可以是脂肪族，也可以兩者皆有，經過加工就變成改性塑料。
雙酚A型PC是一種無定形的工程塑料，具有良好的韌性、透明性和耐熱性。碳酸酯基團賦予韌性和耐用性，雙酚A基團賦予高的耐熱性。而PC的一些主要應用至少同時要求這兩種性能。下表列出了通用級聚碳酸酯的性能。

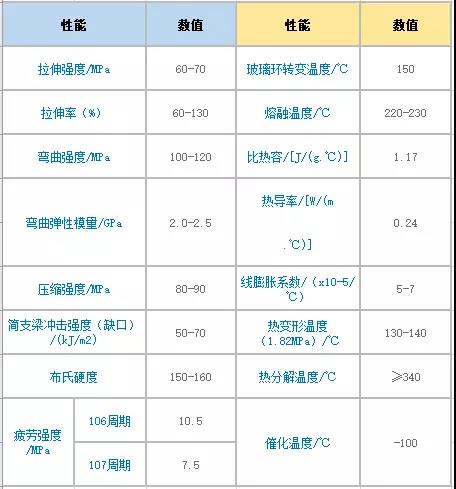

▲ 通用級聚碳酸酯的性能
聚碳酸酯PC工程塑料的缺點是耐疲勞強度較低，耐磨性較差，摩擦因數大。聚碳酸酯制品容易產生應力開裂，內應力產生的原因主要是由于強迫取向的大分子間相互作用造成的。如果將聚碳酸酯的彎曲試樣進行撓曲并放置一定時間，當超過其極限應力時便會發生微觀撕裂。
在一定應變下發生微觀撕裂時間與應力之間的關系依賴于聚碳酸酯的平均相對分子質量。如果聚碳酸酯制品在成型加工過程中因溫度過高等原因發生分解老化，或者制品本身存在缺口或熔接縫，以及制品在化學氣體中使用。那么，發生微觀撕裂的時間將會大大縮短，其極限應力值也將大幅度下降。
聚碳酸酯PC工程塑料的耐熱性較好，未填充聚碳酸酯的熱變形溫度大約為130℃，玻璃纖維增強后可使這個數值再增加10℃。長期使用溫度可達120℃，同時又具有優良的耐寒性，脆化溫度為-100℃。低于100℃時，在負載下的蠕變率很低。聚碳酸酯沒有明顯的熔點，在220-230℃呈熔融狀態。由于其分子鏈剛性大，所以它的熔體粘度較高。
聚碳酸酯由于極性小，玻璃化轉變溫度高，吸水率低，因此具有優良的電性能。下表列出了通用級聚碳酸酯PC工程塑料的電性能。

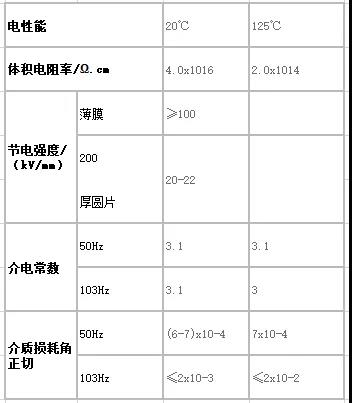

▲ 通用級聚碳酸酯的電性能
聚碳酸酯PC工程塑料對酸性及油類介質穩定，但不耐堿，溶于氯代烴。PC工程塑料有較好的耐水解性，但長期浸入沸水中易引起水解和開裂，不能應用于重復經受高壓蒸汽的制品。
PC易受某些有機溶劑的侵蝕，雖然它可以耐弱酸、脂肪烴、醇的水溶液，但可以溶解在含氯的有機溶劑中。遇到丙酮等酮類溶劑時會發生應力開裂現象。
版權所有 ? 2023 福建華塑新材料有限公司 www.cps-international.cn 閩ICP備17034359號-1 技術支持：元碼科技
